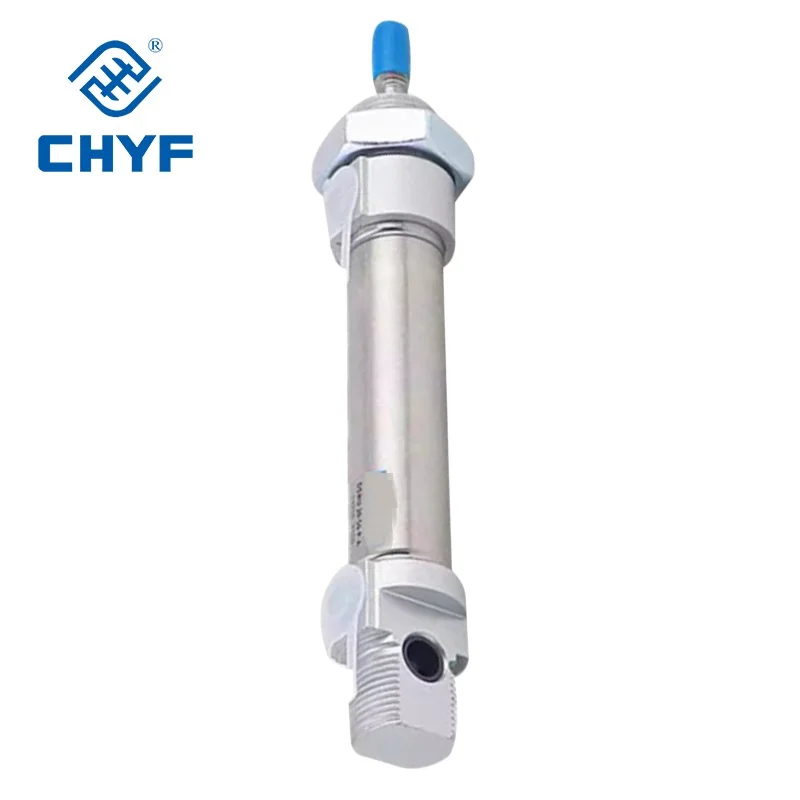

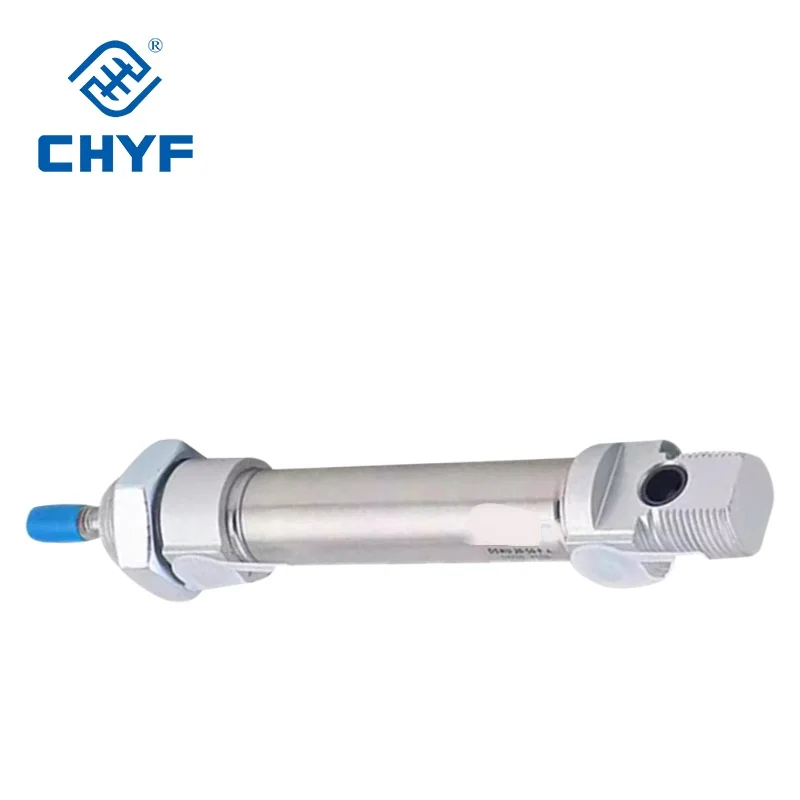

Einführung des DSNU-20-80-PPS-A runden Zylinders von der vertrauenswürdigen Marke CHYF! Dieser doppeltwirkende Zylinder ist ideal für eine Vielzahl von industriellen Anwendungen und bietet zu jeder Zeit zuverlässige und effiziente Leistung.
Aus hochwertigen Materialien gefertigt, ist dieser runde Zylinder robust gebaut und kann selbst den härtesten Arbeitsbedingungen standhalten. Mit einem Kolben Durchmesser von 20 mm und einer Hublänge von 80 mm bietet dieser Zylinder eine leistungsstarke und präzise Funktion, die für verschiedene Aufgaben ideal ist.
Der DSNU-20-80-PPS-A Runde Zylinder verfügt über ein kompaktes Design, was die Installation und Integration in bestehende Systeme vereinfacht. Die doppeltwirkende Funktionalität ermöglicht sowohl Ausfahr- als auch Einfahrbewegungen und sorgt so für mehr Kontrolle und Flexibilität bei der Bedienung.
Dieser Zylinder ist für einen gleichmäßigen und zuverlässigen Betrieb konzipiert, mit minimalem Reibungswiderstand und Abnutzung für eine lange Lebensdauer. Er verfügt zudem über Endlagendämpfung an beiden Seiten, um Stöße und Geräusche zu reduzieren und somit einen effizienteren und leiseren Betrieb sicherzustellen.
Egal ob Sie Hebe-, Drück-, Zug- oder Biegevorgänge durchführen müssen – der DSNU-20-80-PPS-A Rundzylinder ist für jede Herausforderung gerüstet. Seine Vielseitigkeit und Langlebigkeit machen ihn zu einer wertvollen Ergänzung jeder industriellen Anlage und tragen dazu bei, Produktivität und Effizienz zu steigern.
Mit seiner hochwertigen Konstruktion, zuverlässigen Leistung und einfachen Handhabung ist der CHYF DSNU-20-80-PPS-A Rundzylinder die ideale Lösung für Ihre industriellen Anforderungen. Vertrauen Sie auf die Marke CHYF, die Ihnen verlässliche und hochwertige Produkte liefert, die Ihre Aufgaben optimal erledigen helfen.
Ideal geeignet für Problemzonen
Geeignet für vielseitigen Einsatz: DSNU als Version nach ISO-Standards
Für alle Eventualitäten gerüstet, beispielsweise mit dem Schwenklager an der Endkappe. Ideal für eine Vielzahl von Anwendungen und dank der großen Anzahl an Varianten im modularen System für den vielseitigen Einsatz geeignet
Einfache Inbetriebnahme
Dank PPS-Dämpfung. Stets perfekte Dämpfung ohne Nachjustierung erforderlich. Einfach, schnell, platzsparend und manipulationssicher. Ein besonderes Merkmal des Näherungsschalters SDBT-MSX ist das automatische Teach-in für äußerst einfache Inbetriebnahme, selbst in sehr beengten Platzverhältnissen
Lange Lebensdauer
Die verwendeten Materialien und die präzise Fertigung sorgen dafür, dass die DSNU-Ausführungen langlebig und robust sind. Da identische Teile in beiden Ausführungen verwendet werden, bleibt der Preis attraktiv
Allgemeine technische Daten Kolben |
8 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
|||||||||
ENTSPRICHT DER NORM |
ISO 6432 |
|||||||||||||||||
Pneumatische Verbindung |
M5
|
M5
|
M5
|
M5
|
G1/8
|
G1/8
|
G1/8
|
G1/4
|
G1/4
|
|||||||||
Kolbenstangen-Gewinde |
M4 |
M4 |
M6 |
M6 |
M8 |
M10x1.25 |
M12X1.25 |
M16X1.5 |
||||||||||
Hub mm |
1... 100 |
1... 200 |
1... 320 |
1... 500 |
||||||||||||||
Design |
Kolben/Kolbenstange/Zylinderlaufbuchse |
|||||||||||||||||

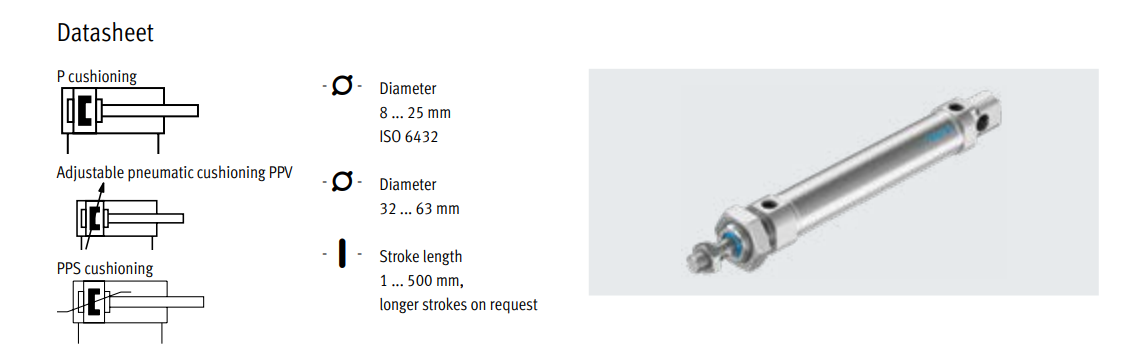

Kissen |
||||||||||||||||||
DSNU-...-P |
Elastische Dämpfungsringe/Platten an beiden Enden |
|||||||||||||||||
DSNU-...-PPV |
____ |
Dämpfung, an beiden Enden einstellbar |
||||||||||||||||
DSNU-...-PPS |
____ |
Dämpfung, an beiden Enden selbstregelnd |
||||||||||||||||
Dämpfungslänge |
||||||||||||||||||
DSNU-...-PPV [mm] |
__ |
9 |
12 |
15 |
17 |
14 |
18 |
20 |
||||||||||
DSNU-...-PPS [mm] |
__ |
12 |
15 |
17 |
14 |
18 |
20 |
|||||||||||
Positionsabfrage |
Über Nahforschalter |
|||||||||||||||||
Art der Befestigung |
Direktaufbau – nur Variante MH |
|||||||||||||||||
Mit Accessoires |
||||||||||||||||||
Montageposition |
Jede |
|||||||||||||||||
spezifikation |
|
Material |
Kohlenstoffstahl, Aluminiumlegierung, Messing, magnetisches Kunststoff |
Bewegungsmuster |
Doppelt wirksam |
Arbeitsmedium |
Gefilterte Druckluft, schmieren oder nicht schmieren |
Betriebsspannungsbereich |
0,06~1,2MPa |
Gewährleisteter Druckwiderstand |
1,35Mpa |
Betriebstemperaturbereich |
-20~+80℃ |
Betriebsgeschwindigkeitsbereich |
Doppelseitig verstellbarer Puffer |
Pufferhub |
20mm~45mm |
Gelenkrohrbohrung |
G1/8, G1/4, G3/8, G1/2 |
FAQ
A: Wir sind eine Fabrik mit über 20 Jahren Erfahrung in diesem Bereich.
