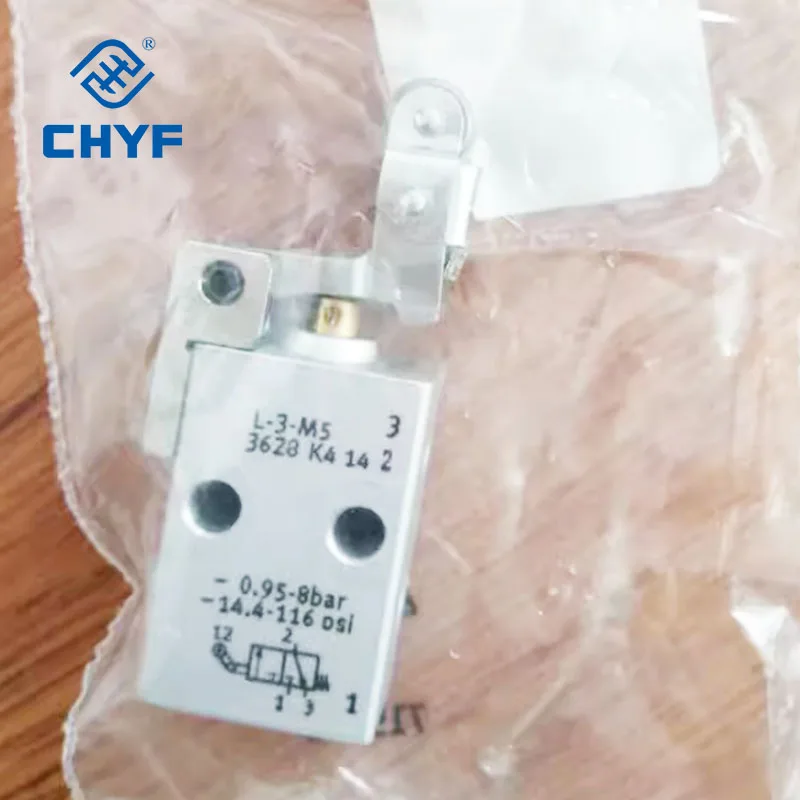

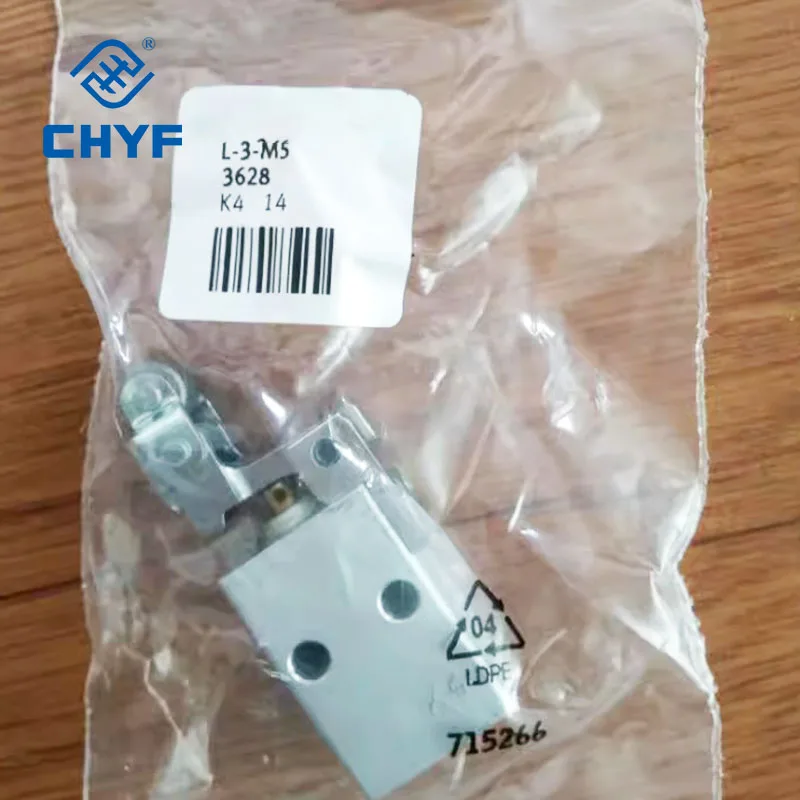

Stem-Aktivierter Ventilrolle-Hebelventil V-3-M5 3626 L-3-M5 3628 R-3-M5 3629

Stem-Aktivierter Ventilrolle-Hebelventil V-3-M5 3626 L-3-M5 3628 R-3-M5 3629

Overview
Recommended Products

Einführung des Ventilspindel-betätigten Ventils von CHYF, ein hochwertiges Rollenhebelventil, das Präzision und Effizienz bietet. Das Modell V-3-M5 3626 L-3-M5 3628 R-3-M5 3629 ist eine vielseitige und zuverlässige Wahl für eine Vielzahl von industriellen Anwendungen.

Dieses Ventil ist langlebig gebaut, mit stabiler Konstruktion und hochwertigen Materialien, die eine langanhaltende Leistung gewährleisten. Der Spindelantrieb ermöglicht eine einfache Bedienung und ist somit ideal sowohl für manuelle als auch für automatisierte Prozesse. Das Rollenhebeldesign sorgt für sanfte und präzise Steuerung und erlaubt schnelle und genaue Einstellungen.

Dank seiner kompakten Größe und leichten Bauweise ist das Schwenkschieber-Ventil einfach zu installieren und in bestehende Systeme zu integrieren. Das Ventil ist mit einer Vielzahl von verschiedenen Anschlüssen kompatibel und lässt sich leicht an Ihre spezifischen Anforderungen anpassen. Egal ob Sie in einer Fabrik, einem Labor oder einer Werkstatt arbeiten – dieses Ventil wird Ihren Anforderungen sicher gerecht.

Das Modell V-3-M5 3626 L-3-M5 3628 R-3-M5 3629 ist für maximale Effizienz konzipiert, mit hoher Durchflussrate und minimalem Energieverbrauch. Dadurch stellt es eine kosteneffektive Lösung für Unternehmen dar, die ihre Produktivität steigern und die Betriebskosten senken möchten. Das Ventil ist zudem für den Einsatz unter hohen Druck- und Temperaturbedingungen ausgelegt und gewährleistet auch in extremsten Umgebungen zuverlässige Leistung.

CHYF ist bekannt für seine Qualität und Innovationskraft, und das Stellantriebsventil bildet hier keine Ausnahme. Jedes Ventil wird sorgfältig getestet, um die Einhaltung der branchenüblichen Standards und Vorschriften zu gewährleisten und Sicherheit sowie Zuverlässigkeit zu garantieren. Mit CHYF können Sie sicher sein, ein Produkt von höchster Qualität zu erhalten, das über viele Jahre hinweg eine gleichbleibende Leistung bietet.

Das Stellantriebsventil von CHYF ist eine zuverlässige und effiziente Lösung für alle Ihre industriellen Ventilanforderungen. Seine robuste Konstruktion, einfache Bedienung und hohe Leistungsfähigkeit machen es zur idealen Wahl für eine Vielzahl von Anwendungen. Vertrauen Sie darauf, dass CHYF Ihnen Qualität und Zuverlässigkeit auf höchstem Niveau bietet – entscheiden Sie sich noch heute für das Stellantriebsventil in Ihrem Unternehmen.

Eigenschaften

Innovativ

• Klein und kompakt für eine Vielzahl pneumatischer Anwendungen.

• Weit gefächertes Angebot an wählbaren Ventilfunktionen; 3/2-Wege, 4/2-Wege und
5/2-Wege-Funktionen

• Mit Durchflussraten von bis zu 600 l/min bieten die Ventile hervorragende pneumatische Leistung für eine Vielzahl von Anwendungen

• Leichtgewichtig

• Geringe Betätigungskräfte

Vielseitig

• Flexibilität der pneumatischen Arbeitsanschlüsse bietet eine praktische Lösung für unterschiedliche Anforderungen

• Runder Schalldämpfer für kanalisierte Abluft

• In einigen Fällen für Vakuum geeignet

• In einigen Fällen umkehrbarer Betrieb möglich

• Betätigung: direkt und gesteuert

• Druckbereich von Vakuum bis 10 bar möglich

• Ausführung:

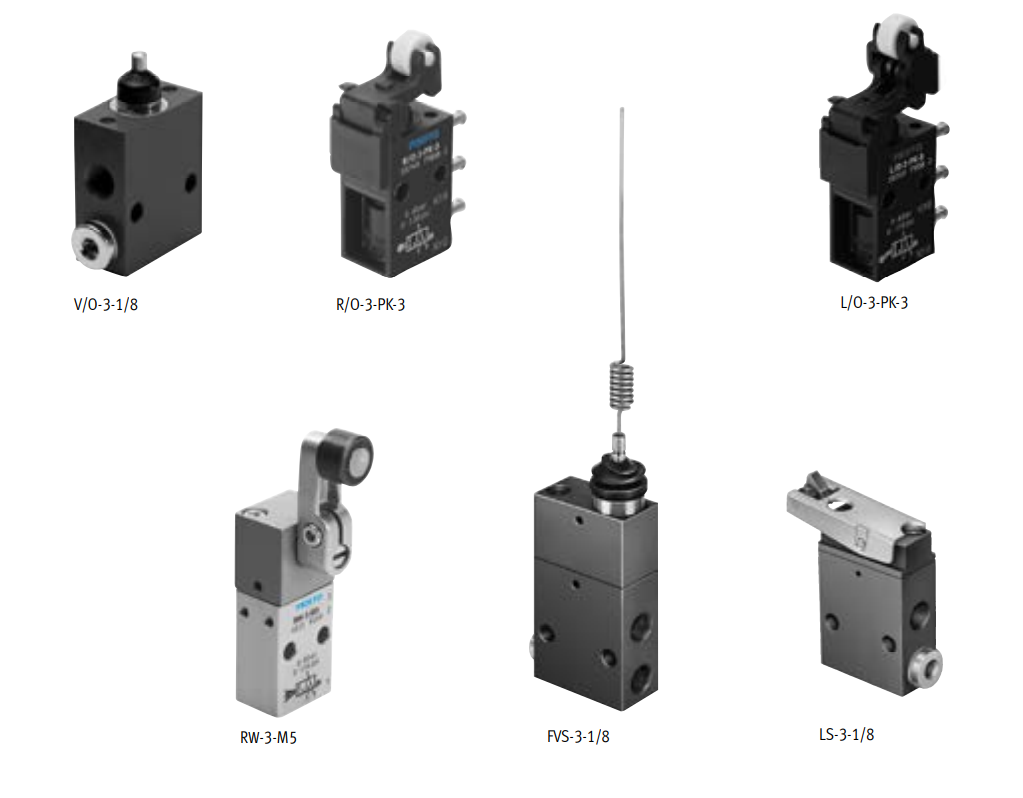

– Hubarmaturenventil -

Schwenkhebelventil

– Rollenventil, Kipplegelventil

– Rollenhebelventil mit Leerlaufzurückführung – Schnurrbartventil

– durch Rolle betätigtes Ventil

Betriebssicherheit

• Langlebig durch bewährte Kolbenrutschen- und Kolbenpoppetventile

• Robust dank Metall- oder Kunststoffgehäuse sowie Anschlussgewinde oder
konnektor

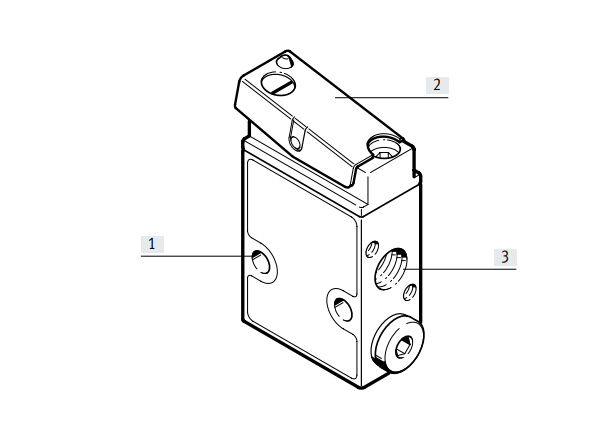

[1] Schnelle Montage: Direkt über Durchgangsbohrung verschraubt, in einigen Fällen ist Frontplattenmontage möglich.

[2] Betätigung über Druckstift, Schwenkhebel, Rolle, Kipplegel, Schnurrbart, Rollenstift.

[3] Praktischer Anschluss mit Gewindeverbindung oder Verbindungsstücken

Mechanisch betätigte Ventile---– Pneumatische Komponenten

Mechanisch betätigte Ventile werden häufig als „Signalventile“ eingesetzt und geben ein pneumatisches Signal an den Controller zurück. Dieses Signal, z. B. „Endposition erreicht“, wird über ein Stamm- oder Rollenbetätigtes Ventil übermittelt. Diese Anwendung klingt einfach, ist aber häufig in kleineren Maschinen zu finden und in Förderanlagen, z. B. zur Steuerung einfacher Spann- und Verriegelungsprozesse in halbautomatischen Montage- und Fertigungsanlagen. Ein modernes Design mit Metallgehäuse verbindet Langlebigkeit und Funktionalität. Vorteile mechanisch betätigter Ventile:

• Kein elektronischer Controller erforderlich

• Keine Programmierung erforderlich

• Einfache Installation und Anschlussmöglichkeit

• Kann mit Sensoren gesteuert und gemessen werden

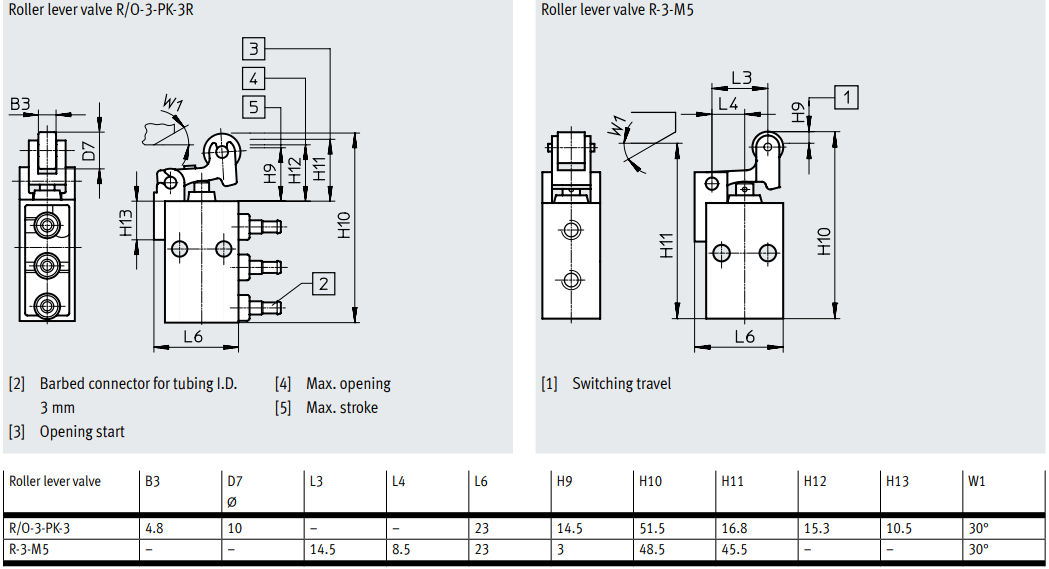

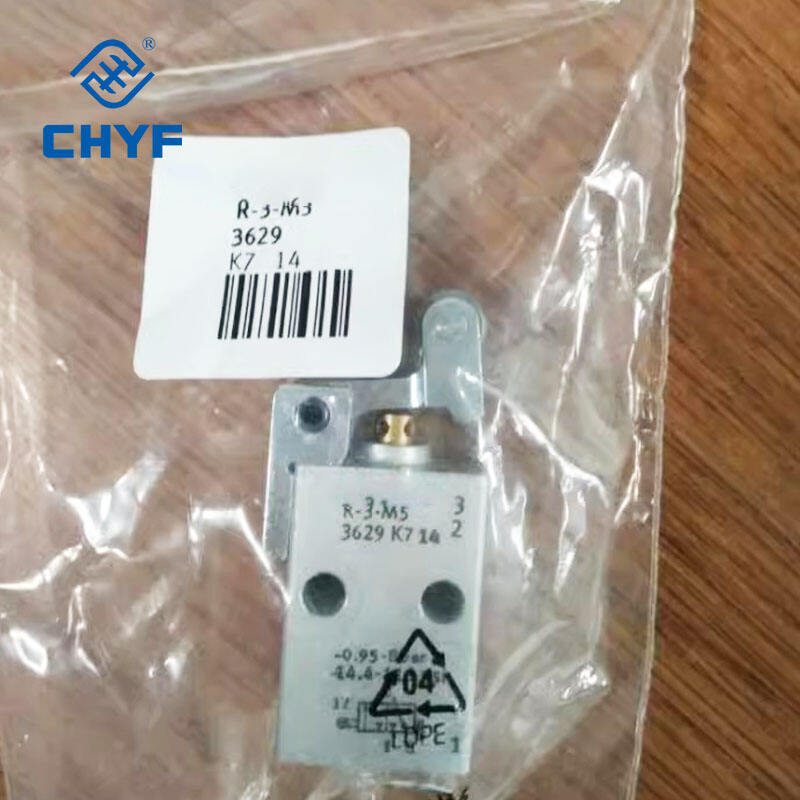

Datenblatt

Eigenschaft von R-3-M5 Artikelnummer: 3629	Wert
Ventilfunktion	3/2-Wege, geschlossen, monostabil
Art der Betätigung	Mechanische
Standard-Nennvolumenstrom - normiert nach DIN 1343	80 L/min
pneumatischer Arbeitsanschluss	M5
Betriebsdruck	-0,95 bar... 8 bar
Design	Sitzdichtung
Nenngröße	2 mm
Art der Steuerung	Direkt
Betriebsmedium	Druckluft
Hinweis zu Betriebs- und Steuermedium	Geschmierte Betriebsweise möglich – in diesem Fall ist stets geschmierte Betriebsweise erforderlich
LABS (PWIS)-Konformität	VDMA24364-B1/B2-L
Umgebungstemperatur	-10 °C... 60 °C
Betätigungskraft	16,5 N
Produktgewicht	40 g
Art der Befestigung	Mit Durchgangsbohrung
Pneumatischer Anschluss, Port 1	M5
Pneumatischer Anschluss, Port 2	M5
Materialdichtungen	NBR
Materialgehäuse	Druckguss aus Zink
