Tas nozīmē, ka nav izvirzāmais šļirces vārpstas un uzstādīšanas vieta ir mazāka nekā parastajiem pneimatiskajiem dzinējiem.
Cilindra kamera ir hermētiski noslēgta no ārējā slīdņa, jo nav mehāniskas saistības. Tas novērš noplūdes zudumus.
- Overview
- Recommended Products
CHYF

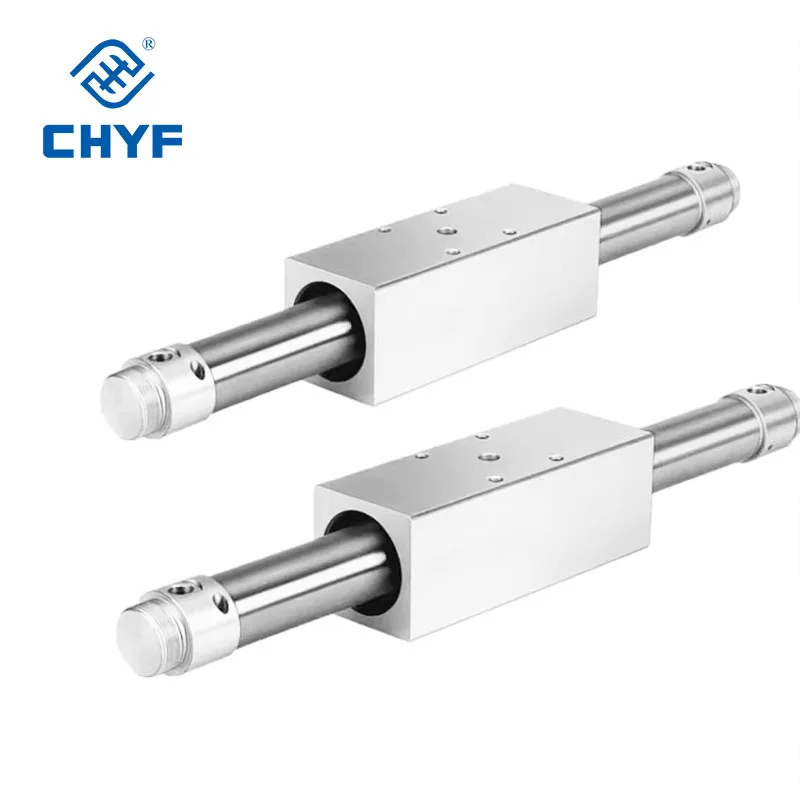

Iepazīstinām ar CHYF DGO-25-1300-PPV-A-B lineārās pārvadīšanas ierīces cilindru, augstas klases produktu, kas nodrošina izcilu veiktspēju un izturību. Šis lineārās pārvadīšanas ierīces cilindrs ir piemērots plašam rūpniecisko pielietojumu loksnei, nodrošinot gludu un precīzu lineāru kustību.
CHYF DGO-25-1300-PPV-A-B lineārās pārvadīšanas ierīces cilindrs ir izstrādāts ar domu par kvalitāti un efektivitāti. Tajā ir izturīga konstrukcija un augstas kvalitātes materiāli, kas nodrošina ilgu kalpošanas laiku. Tas to padara par uzticamu izvēli smagiem uzdevumiem dažādās nozarēs.
Šis lineārās pārvadīšanas ierīces cilindrs ir viegli uzstādāms un ekspluatējams, tādējādi tas ir ērts risinājums uzņēmumiem, kuri vēlas optimizēt savu darbību. CHYF nodrošina izcili precizitāti un kontroli, ļaujot nodrošināt precīzu lineāru kustību dažādām lietojumprogrammām. Vai nu jums jāpārvieto smagi kravas, vai arī jākontrolē konkrēta kustības secība, šis cilindrs ir piemērots uzdevumam.
CHYF DGO-25-1300-PPV-A-B Lineārā piedziņas vienības cilindrs ir izstrādāts maksimālai veiktspējai un efektivitātei. Tajā ir augsta spiediena dizains, kas nodrošina ātru un efektīvu lineāru kustību, padarot to par ideālu izvēli lietojumiem ar augstu ātrumu. Turklāt tas piedāvā plašu kursa garumu diapazonu, nodrošinot elastīgumu dažādās lietojumprogrammās.
Šī lineārā piedziņas vienības cilindrs ir aprīkots arikārtējām funkcijām, piemēram, iebūvētu amortizāciju un pielāgojamu kursa garumu. Šīs funkcijas nodrošina gludu darbību un precīzu kontroli pat visgrūtākajos apstākļos. Cilindrs ir arī ļoti pielāgojams, ļaujot uzņēmumiem to pielāgot saviem konkrētiem vajadzībām.
lineārā piedziņas vienības cilindrs CHYF DGO-25-1300-PPV-A-B ir augstas kvalitātes produkts, kas nodrošina izcili labu veiktspēju un uzticamību. Bez šaubām, ja meklējat izturīgu un efektīvu cilindru industriālai lietošanai, šis produkts pilnībā atbilst jūsu vajadzībām. Uzticies CHYF attiecībā uz lineāro kustību risinājumu kvalitāti un efektivitāti.
Lineārā piedziņa, metriskais DGO
Pozicionēšanas piedziņa ar magnētisko spēka pārraidi bez mehāniskas saiknes. Pistona kamera un rotors ir hermētiski noslēgti.
* Magnētiskās enerģijas pārraide
* Spiedienaizsargāts un noplūžu brīvs
* Noturīgs pret netīrumiem un putekļiem
* Ilgtspējīga darbība pateicoties noplūžu samazināšanai blīvslēgos
* Magnētiskās enerģijas pārraide
* Spiedienaizsargāts un noplūžu brīvs
* Noturīgs pret netīrumiem un putekļiem
* Ilgtspējīga darbība pateicoties noplūžu samazināšanai blīvslēgos
Uzreiz pārskatāms
Dviekas veida
• Magnētiski savienots bez mehāniskiem savienojumiem
• Pistona kamera un slīdnis ir hermētiski noslēgti
Spiedienaizturīga un noplūdes brīva sistēma
• Nenovērš dubļus un putekļus
• Ietaupa vietu ilgākiem pievadiem

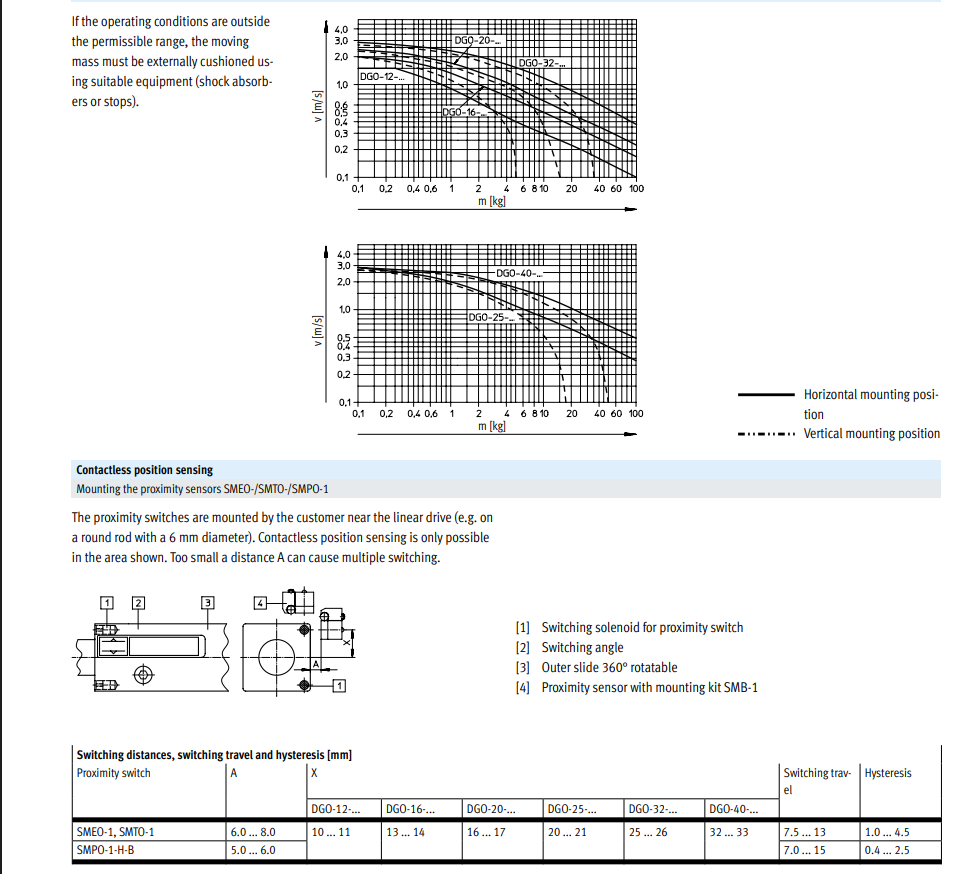

Bezkontakta pozīcijas noteikšanai
• Ar pielāgojamu galapunkta dempferēšanu abos galos (neattiecas uz 12 mm diametra pistona variantiem)
Tehnoloģija detalizēti
Kustība tiek pārraidīta caur magnētiskās sajūgs spēka bloķēšanu uz kustīgo ārējo slīdni.
[1] Lineārie dzinēji DGO |
Dviekas veida |
[2] Tuvināšanas slēdzis SMEO-/SMTO-/SMPO-1 |
Bezkontakta pozīcijas noteikšanai, uzstādīts ārpusi ar uzstādīšanas komplektu |
[3] Momenta kompensators FKG |
Lai kompensētu nesakritni un novērstu pagriešanas momentus |
[4] Pamatnes stiprinājums HBN |
Izkliedes vai galvas vākam ar 12 25 mm pistoņa diametru |
[5] Flanča stiprinājums FBN |
Izkliedes vai galvas vākam ar 12 25 mm pistoņa diametru |
[6] Flanča stiprinājums FBN |
Izkliedes vai galvas vākam ar 32 40 mm pistoņa diametru |
Vienvirziena plūsmas kontroles vārsts GRLA |
Ātruma regulēšanai |
Veicina uzstādīšanu QS |
Cauruļu savienošanai ar standarta ārējo diametru |
Datu lapa
10
PISTONs |
12 |
16 |
20 |
25 |
32 |
40 |
|||||
Gājiena garums [mm] |
1200 |
10 2500 |
10 3000 |
10 3500 |
10 4000 |
||||||
Pneimatiskais pieslēgums |
M5 |
G1/8 |
G1/4 |
||||||||
Darbības vidus |
Saspiesta gāze |
||||||||||
Piezīme par darba/pilota vidi |
Iespējama eļļošana (šādā gadījumā vienmēr būs nepieciešama eļļošana) |
||||||||||
Dizains |
Bez stieņa |
||||||||||
Vadības princips |
Magnētiski saistīts |
||||||||||
Amortizācija |
Elastīgas dempinga riņķveida plāksnes abos galos |
Pneimatiskais dempingšanas regulators abos galos |
|||||||||
Dempinga garums [mm] |
- |
14 |
17 |
19 |
20 |
23 |
|||||
Pozīcijas noteikšana |
Ar tuvumssensoru |
||||||||||

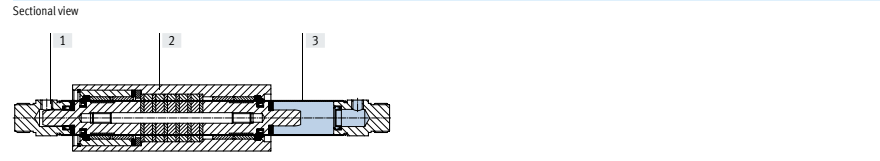

[1] Beigu vāks |
Anodēts alumīnijs |
[2] Ārējais slīdnis |
Anodēts alumīnijs |
[3] Cilindra korpusa |
Augstizturīgs tērauds |
Slēdzes |
NBR, poliuretāns |
LABS (PWIS) atbilstība |
VDMA24364-B2-L |
